Fotos

Hier sind ein paar Bilder von dem Katzenselektor in Dagmars Küche. Sie hat alles aus den in der Bauanleitung angegebenen Zutaten selbst zusammengebaut und auf ihre Katzen Ozzy ("dünne" Katze) und Kaya ("dicke" Katze) abgestimmt. Mehr zu den Protaganisten gibt es auf der Hintergrund-Seite zu lesen.

Die Fotos zeigen hoffentlich, dass das Ganze nicht allzu schwer nachzubauen ist. Ein Bild mit einer abstürzenden Katze ist leider nicht dabei, da Kaya zum Zeitpunkt der Aufnahme nicht mehr dick war. Ausserdem wäre sie wohl auch sonst nur sehr schwer zu einer Aufnahme zu überreden gewesen...

Die Umgebung

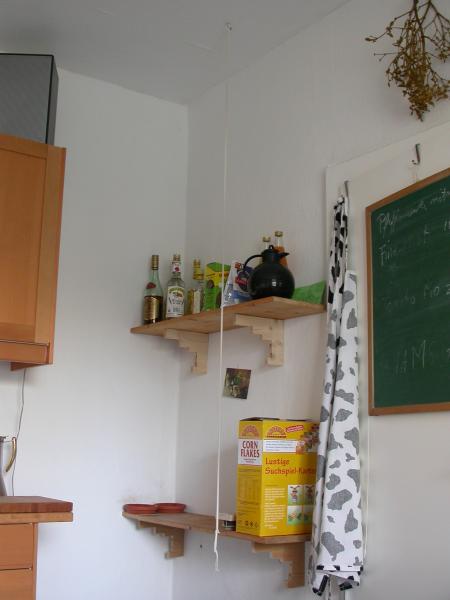

Dieses Foto zeigt die Situation mit dem Katzenselektor-Brett in einer Ecke in Dagmars Küche. Gut zu erkennen ist die Gummilitze vom Brett bis an die Decke. Hinter der Cornflakes-Packung lugt noch ein wenig der Winkel mit dem Magneten hervor.

Dagmar hat kein zweiteiliges Brett (ein kleines festes und ein großes klappbares) wie in der Bauanleitung, sondern ein dreiteiliges. Links und rechts sind zwei kleine feste Bretter (erkennbar an den selbstgebauten Holzwinkeln drunter), und in der Mitte ist das klappbare. Die Cornflakes-Packung steht dort nicht, weil die Hersteller uns viel Geld dafür bezahlen, sondern um seitlichen Zugang auf das Brett zu verhindern.

In Benutzung

Dieses Bild zeigt Ozzy nichtsahnend in den Futternapf vertieft.

Im Ganzen

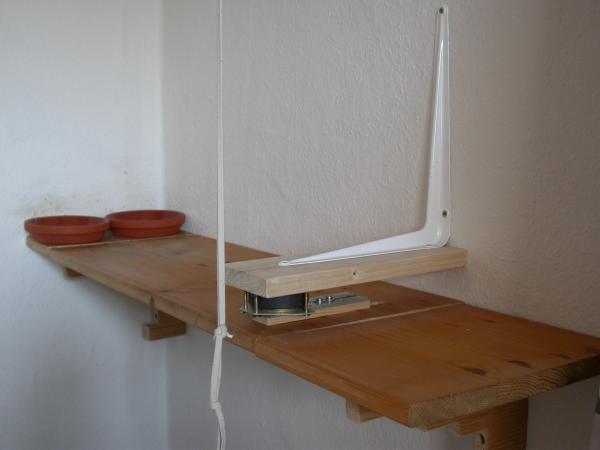

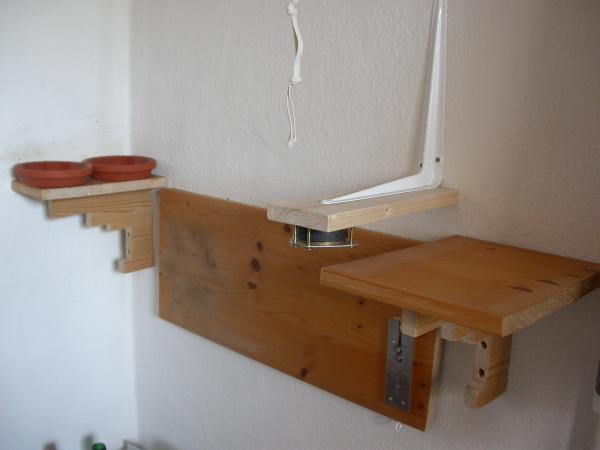

Hier ist nochmal das Brett im Ganzen dargestellt, einmal der Normalzustand, unten im herabhängenden Zustand. Damit das Brett für das Foto untenbleibt, ist die Gummilitze ausgehängt.

Der Magnet

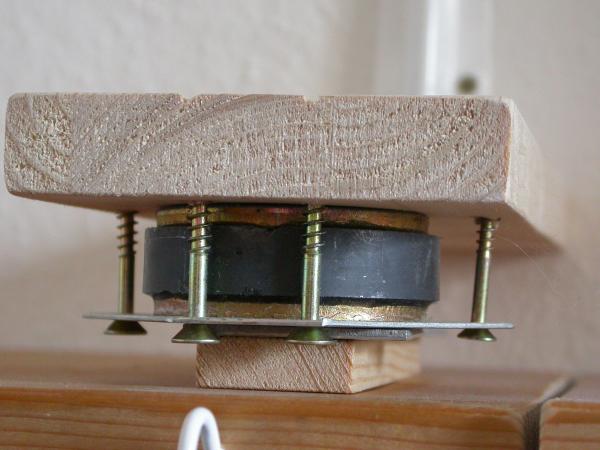

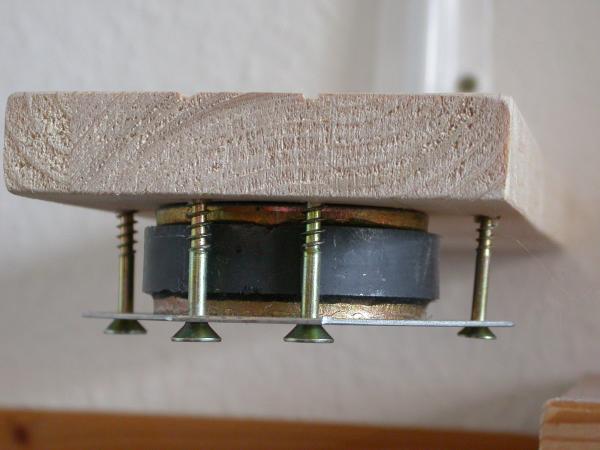

Diese beiden Detailaufnahmen zeigen, wie der Magnet am Winkel befestigt ist und wie das Halteblech am Magneten klebt (unten). Unter dem Halteblech musste noch eine Leiste angebracht werden, weil sonst die Köpfe der Schrauben auf das Brett gekommen wären und der Magnet das Blech nicht erreicht hätte.

Das verschiebbare Halteblech

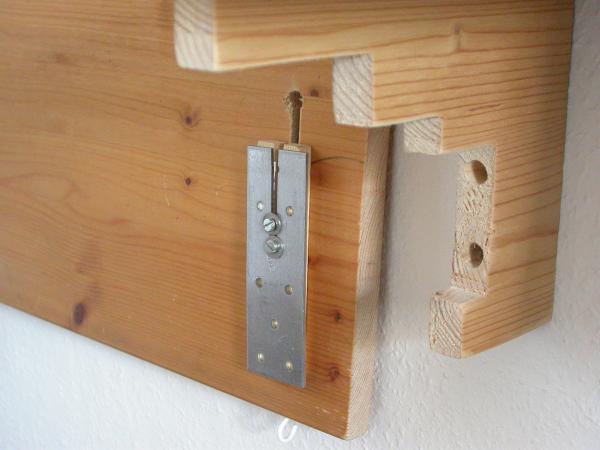

Auf diesem Foto ist das verschiebbare Halteblech und der Schlitz im Brett zu erkennen. Dagmar hat sowohl ins Blech wie auch ins Brett einen Schlitz gesägt. Ersteres war nicht nur sehr mühsam, sondern auch überflüssig. Ein Schlitz reicht, und dieser lässt sich leichter im Holz machen. Wenn Du allerdings ein passendes Blech mit Schlitz hast, brauchst Du ins Holz nur Löcher bohren und kannst Dir dort den Schlitz sparen.

Die Fixier- und die Führungsschraube

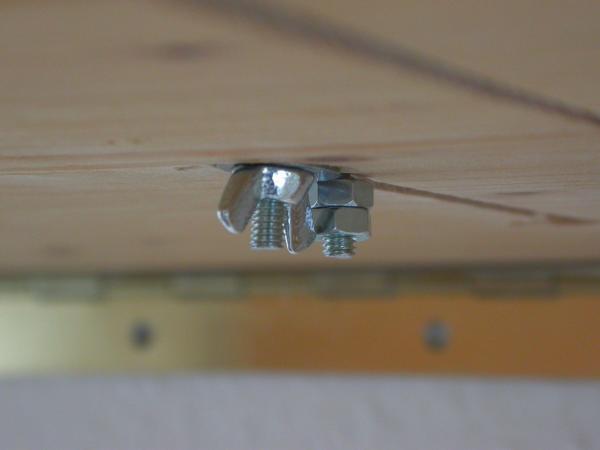

Dieser Blick auf die Unterseite des Bretts zeigt die Einstell- und die Führungsschraube, die im Schlitz des Brettes laufen und das Halteblech halten. Die Flügelmutter vorne dient zum Fixieren der Position des Halteblechs in der gewünschten Position. Die hintere Schraube ist nicht richtig fest und dient nur dazu, das Blech gegen Verdrehung zu sichern. Dagmar hat eher kleine Schrauben genommen (M5, also 8er Kopf), das hält auch, ist aber vielleicht etwas fummeliger als mit größeren.
